Da li vam se ikada desilo da imate neki super video na mobitelu koji biste htjeli podijeliti s prijateljima u isto vrijeme? A što kažete na grupno gledanje filma dok ste vani? Kada bismo barem mogli pretvoriti mobitel u projektor… E pa možemo! Pokazat ćemo vam kako napraviti projektor pomoću mobitela, kartonske kutije i povećala.

Sadržaj

1. Najčešći tipovi projektora
1.1. CRT (CRT Zaslon) projektori
1.2. LCD (Zaslon s tekućim kristalima) projektori
1.3. DLP (Digitalna obrada svjetla) projektori
2. Faktori koji utječu na kvalitetu slike
2.1. Osvjetljenje
2.2. Leća
3. Znanstvena osnova Projektora od Mobitela
4. Potrebni materijali za izradu projektora kod kuće
5. Postupak izrade projektora od kartona
6. Što ćete naučiti i koje vještine ćete razvijati izrađujući projektor za mobitel

Najčešći tipovi projektora

Danas se uglavnom koriste tri tipa projektora. Zapravo dva, budući da jedan polako odlazi u povijest. To su DLP (Digitalna obrada svjetla), LCD (Zaslon s tekućim kristalima) i CRT (CRT Zaslon). Razlikuju se po tehnologiji koju koriste kako bi sliku projicirali na platno.

CRT (CRT Zaslon) projektori

CRT projektori su bili jedni od prvih projektora. No sve manje i manje su u upotrebi. Zamijenili su ih projektori koji koriste napredniju tehnologiju. Koriste 3 cijevi, jednu za svaku od tri aditivne primarne boje: Crvenu, Zelenu i Plavu. Ako vas zanima više o kombiniranju boja, pročitajte članak o miješanju boja i učenju o bojama.

Najveća mana CRT projektora je što su glomazni, slabih su projekcijskih sposobnosti i potrebno ih je često kalibrirati kako bi slika bila ispravna. Zbog toga, danas su ih uglavnom već zamijenili napredniji LCD i DLP projektori.

LCD (Zaslon s tekućim kristalima) projektori

LCD projektori koriste polarizirana ogledala koja reflektiraju i propuštaju samo određene boje. Crvena, zelena i plava boja se najprije razdvajaju te prolaze kroz LCD ploču koja kontrolira intenzitet i zasićenje svake boje. Nakon što prođu kroz LCD ploču, boje se ponovno spajaju uz pomoć prizme, i nakon toga dobivamo željenu sliku.

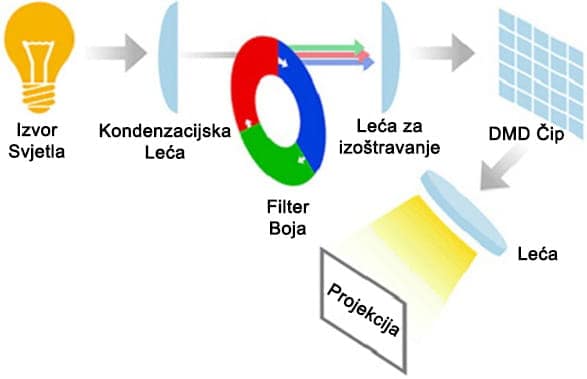

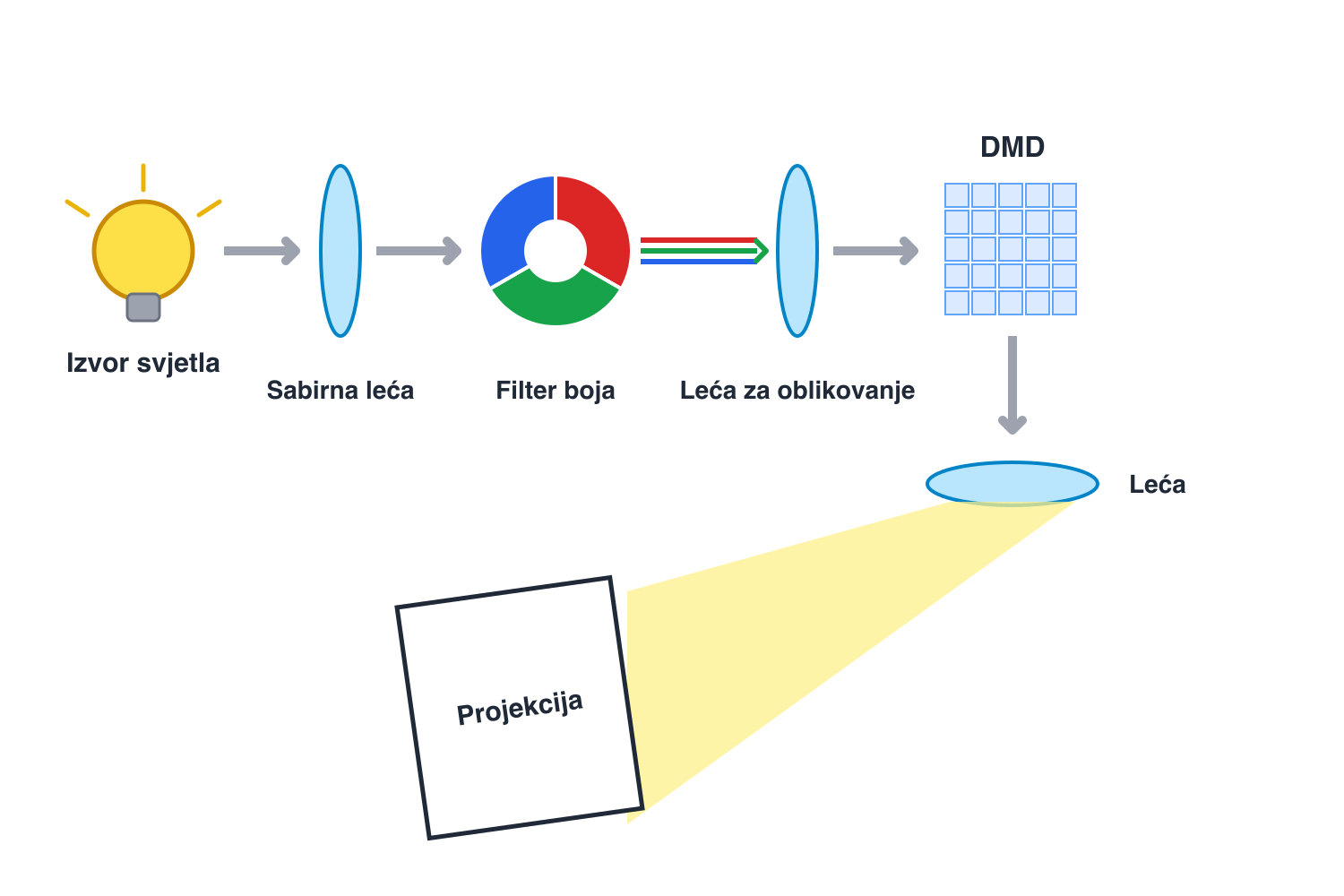

DLP (Digitalna obrada svjetla) projektori

Postoje dva tipa DLP projektora koji se razlikuju po broju čipova koje imaju. Postoji model s jednim čipom i model s tri čipa. Svaki čip sadrži milijune zrcala koji reflektiraju svjetlost na tisuće puta u sekundi. Projektori s jednim čipom mogu producirati više od 16 milijuna boja dok modeli s tri čipa mogu producirati više od 35 bilijuna boja. Zbilja impresivno! Zbog toga su DLP projektori pogodniji za produkciju životopisnijih i prirodnijih slika.

DLP projektori imaju oštriju i fluidniju sliku od LCD projektora jer su zrcala bliže jedno drugome i gušće su raspoređeni. To rezultira time da su pikseli na slici bliže jedan drugome te je gotovo nemoguće primijetiti prazan prostor između piksela.

Faktori koji utječu na kvalitetu slike

Osvjetljenje

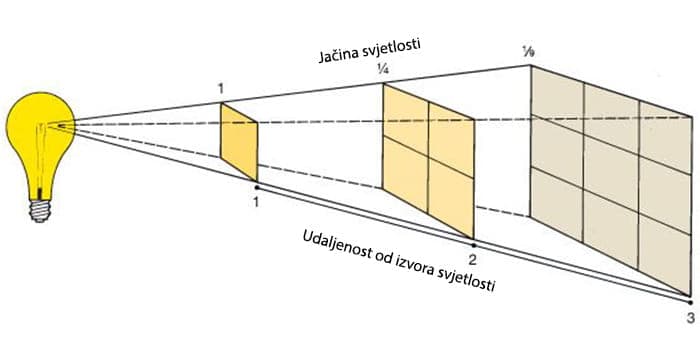

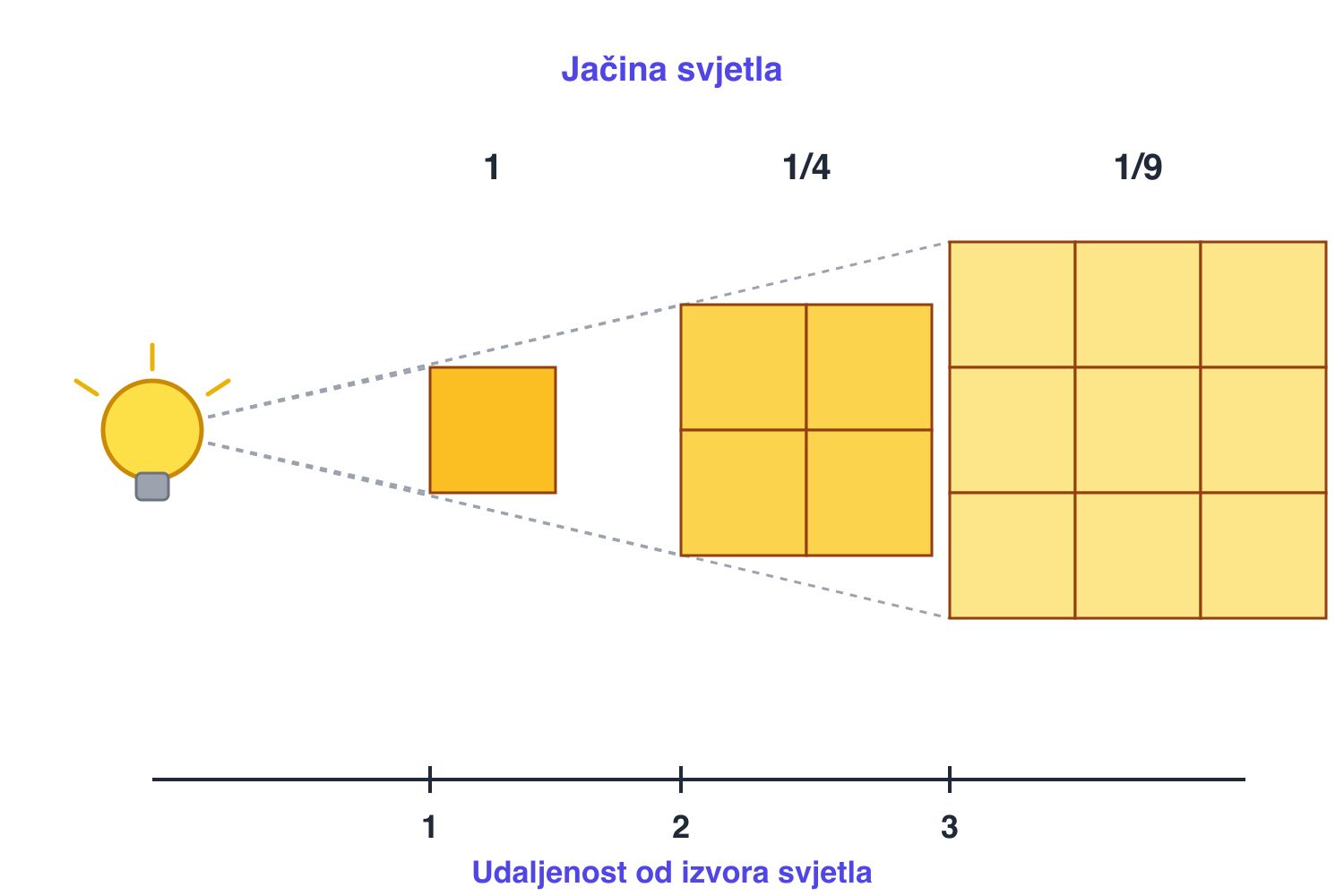

Osvjetljenje projektora se mjeri u lumenima. Veličina prostorije i veličina slike koju želimo projicirati su važni faktori koji utječu na količinu lumena koji su nam potrebni da bi dobili čistu sliku. U malim prostorijama, gdje želimo projicirati na malo platno, količina lumena između 1500 i 3000 će biti dostatna. No ako se radi o velikim prostorijama i velikim ekranima (nešto poput kino dvorana) količina lumena koja nam je potrebna može biti između 10000 i 28000 da bi dobili čistu sliku. Uz veličinu prostorije i veličinu platna, okolna svjetlost je isto važna kada procjenjujemo potrebnu količinu lumena. Što je okolna svjetlost veća, potrebno nam je više lumena da bismo vidjeli čistu sliku.

Leća

Kao i s osvjetljenjem, udaljenost i veličina platna utječu na vrstu leće koja će nam biti potrebna. Ako projiciramo s male udaljenosti na malo platno, potrebna nam je leća kratkog bacanja. Ako želimo projicirati sliku na veliko platno i s velike udaljenosti, potrebna nam je leća s dugim bacanjem. Projektori imaju leću koja je namijenjena za jednu od tih funkcija. Sve leće su prilagodljive i slika se može fokusirati do određenog stupnja. No niti jedna leća ne može izvršavati obje funkcije, kratko i dugo bacanje slike.

Znanstvena osnova Projektora od Mobitela

Da li ste se ikada pitali kako funkcionira povećalo i zašto je slika koju gledamo kroz njega puno veća? Odgovor se krije u staklu, odnosno leći te načinu na koji je ona napravljena.

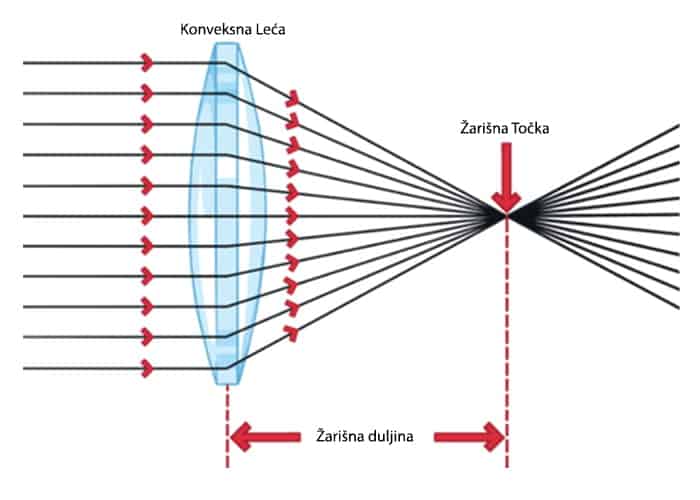

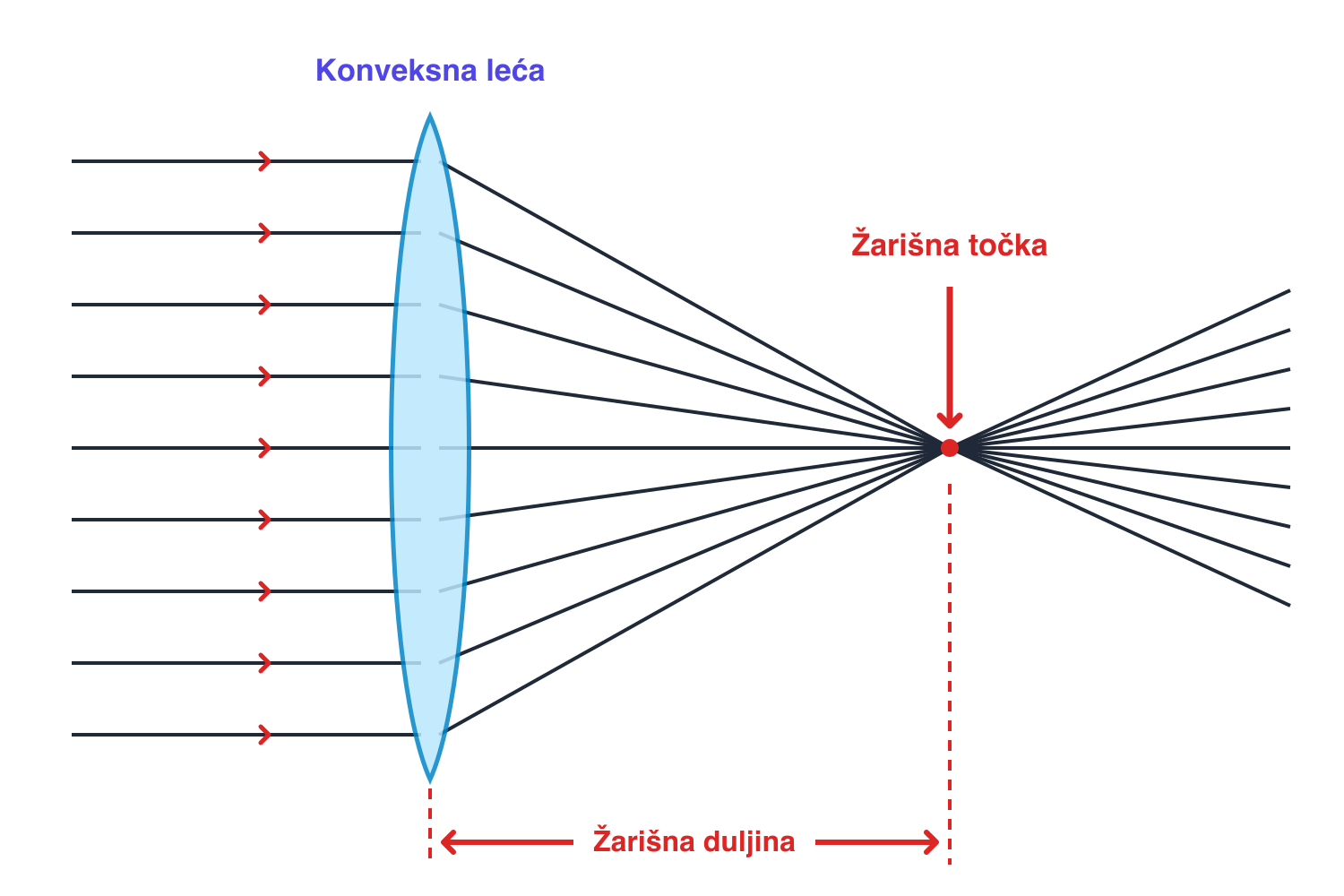

Staklo u povećalu je zadebljano na sredini i sve tanje prema rubovima. Takvo staklo se naziva konveksna leća. Karakteristika konveksne leće je da savija zrake svjetlosti, više na rubovima nego na sredini. Zrake koje prođu kroz konveksnu leću se spajaju u jednoj točci ispred povećala, i ta točka se naziva žarišna točka.

Iz žarišne točke, zrake svjetlosti se nastavljaju dalje širiti dok ne dođu do površine koja ih reflektira (npr. zid ili kino platno). Zato je slika na zidu veća što je projektor udaljeniji, jer se zrake svjetlosti mogu više širiti. Ali je i slika mutnija, budući da se te iste zrake više raspršuju.

Kako konveksna leća odbija svjetlosne zrake u suprotnom smjeru (s gornjeg ruba prema dolje i obrnuto) slika koju projiciramo na zid je obrnuta. Zato moramo mobitel okrenuti naopačke da bismo dobili ispravnu sliku.

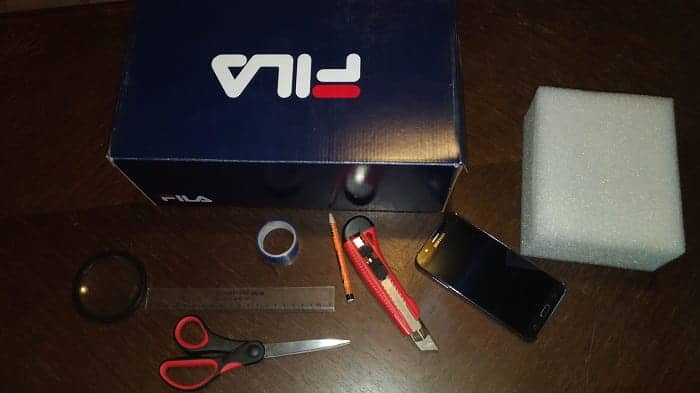

Potrebni materijali za izradu projektora kod kuće

• Kartonska kutija (kutija za cipele će odlično poslužiti)
• Povećalo
• Skalpel
• Škare
• Karton ili stiropor
• Olovka
• Mobitel
• Izolir traka ili selotejp
• Bonus: Vruće ljepilo ili ljepilo za plastiku

Postupak izrade projektora od kartona

Možete pogledati video o metodi koju možete koristiti kako bi napravili projektor od kartona, ili ako želite čitati, nastavite s korak po korak uputstvima koja slijede.

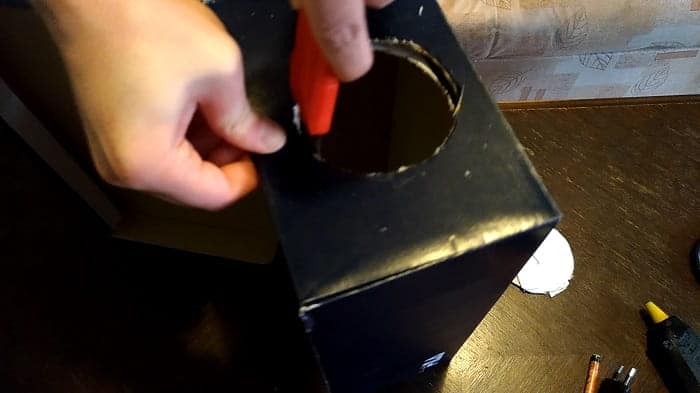

1. Naslonite povećalo na kartonsku kutiju i olovkom označite kružnicu oko njega. Skalpelom ili škarama izrežite rupu po označenoj kružnici.

1.1. Sada možete zataknuti povećalo u rupu. Ako je labavo, možete ga pričvrstiti vrućim ljepilom ili ljepljivom trakom kako bi čvrsto stajalo na mjestu.

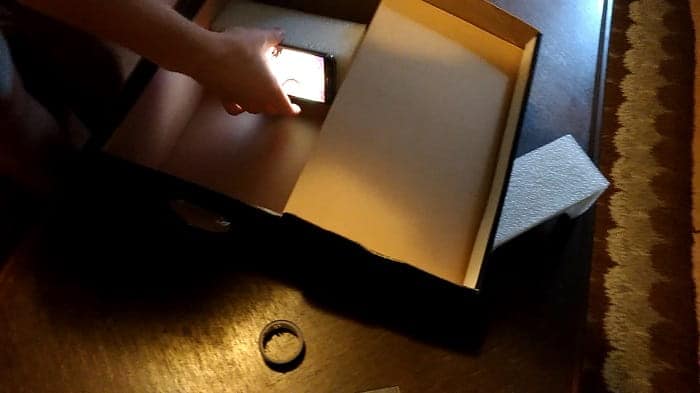

2. Vrijeme je da napravimo pomični stalak za naš pametni telefon. Pomoću stiropora ili kartona napravite držač za mobitel. Idealno bi bilo da je držač (stalak) napravljen po mjeri kutije (od ruba do ruba) te da je pomičan. To je važno kako bismo mogli izoštriti i fokusirati sliku na zidu.

3. Postavite mobitel na držač (možete ga pričvrstiti izolir trakom ili selotejpom). Važno je da je mobitel okrenut naopačke kako bi projicirana slika bila u pravilnom obliku. Stavite maksimalno osvjetljenje (brightness) i isključite automatsko rotiranje na svom pametnom telefonu.

4. Postavite držač s mobitelom u kutiju i zamračite prostoriju.

5. Pomičite držač s mobitelom unutar kutije dok se slika ne izoštri na zidu.

6. Uživajte u gledanju videa pomoću svog projektora kućne izrade!

Što ćete naučiti i koje vještine ćete razvijati izrađujući projektor za mobitel

• Vještine iz inženjerstva
• Vještine dizajniranja
• Znanje iz fizike i optike
• Motoričke vještine
• Okulomotornu koordinaciju

I sada možete uživati gledajući svoj omiljeni video na “velikom platnu” bez potrebe da se svi naguravaju oko malog ekrana mobitela.

Ako ste uživali u ovoj aktivnosti, sigurno će vas zanimati i kako napraviti bateriju od krumpira. Ako imate viška kartona, svakako pogledajte kako napraviti sat od kartona te kako napraviti dvorac od rola toaletnog papira.
